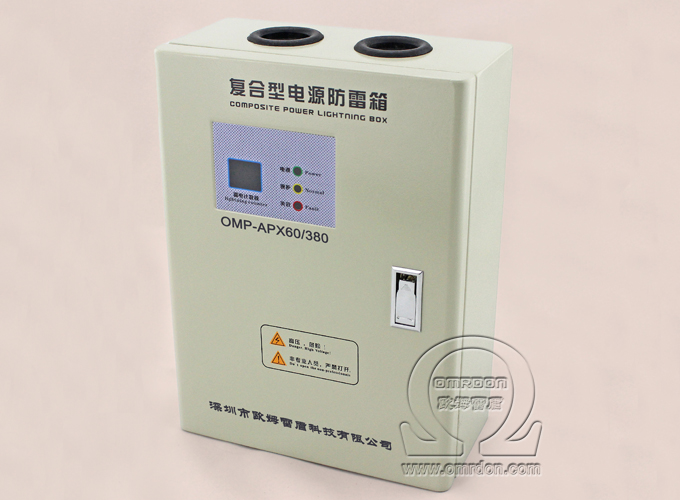

II級60KA交流電源防雷箱 OMP-APX60/220 OMP-APX60/380-
電源防雷箱產品介紹：
歐姆雷盾（OMRDON）II級電源防雷箱適用于交流380V（50Hz/60Hz）及以下的TN-S、TN-C-S、TT、IT等供電線路系統的雷擊電磁脈沖（LEMP）保護，用于雷擊區域的LPZ OB或LPZ1區與LPZ2區交界處，其設計依據符合GB18802.1，IEC61643-1技術標準。 內部電涌保護器內置失效脫離裝置，當電涌保護器因過流過熱擊穿失效時，失效脫離裝置能自動的將其從電網上脫離，同時可視告警指示窗口由綠色（正常）變成紅色（故障），可視告警指示模塊可在有工作電壓情況下更換。并帶有數顯雷擊計數器，可以方便的記錄雷電波沖擊次數。
電源防雷箱工作原理：
電涌保護器（SPD）是電子設備雷電防護中不可缺少的一種裝置，其作用原理是在正常情況下，電涌保護器處于極高的電阻狀態，從而保證電源系統正常工作；當電源系統隨著沖擊電流及電壓的逐步提高，SPD的電阻持續下降，SPD立即在納秒級的時間內導通，將電涌能量通過SPD泄放入大地；當電涌過后，電涌保護器又迅速恢復為高阻狀態，從而不影響系統正常供電。
電源防雷箱功能特點：
1、可選遙信端子報警功能，便于遠程報警監控。
2、最高可承受60KA(8/20μs)雷電流沖擊。
3、反應速度快，動作響應時間小于25ns。
4、阻燃外殼設計，可方便地安裝在35mm電氣導軌上。
5、內置熱脫扣失效脫離裝置，使保護器因過熱、擊穿失效時能自動斷開。
6、電涌保護器帶有可視告警窗口顏色表示保護的工作狀態，綠色(正常)、紅色(故障)。
7、防雷箱配套有微型斷路器及雷擊計數功能，防雷箱面板帶工作指示燈。
電源防雷箱產品應用和安裝位置：
歐姆雷盾（OMRDON）II級系列電源防雷箱適用于雷擊區域的LPZOB或LPZ1區與LPZ2區交界處，通常并聯安裝在樓層配電箱、計算機中心、電信機房、電梯控制室、變頻設備控制室、醫院手術室、監護室及裝有電子醫療設備場所的配電箱進線處。
電源防雷箱技術參數：
名稱 | II級單相電源防雷箱 | II級三相電源防雷箱 |
貨號 | 800003 | 800004 |
型號 | OMP-APX60/220 | OMP-APX60/380 |
保護模式 | L-N，N-PE | L-N，N-PE |
額定工作電壓 (Un) | 220V | 380V |
最大持續工作電壓 (Uc) | 420V | 420V |
電壓保護水平(Up) 在Isn時 | ≤2.0kV | |
標稱放電電流 (In) | 30kA(8/20μs) | |
最大放電電流 (Imax) | 60kA(8/20μs) | |
響應時間 (Ta) | ≤25ns | |
接入導線截面 (L/N) | ≥10mm2 | |
接入接地線截面 (PE) | ≥16mm2 (相線截面積S≤16mm2時，地線用S；相線截面積16mm2≤S≤35mm2時，地線用16mm2；相線截面積S≥35mm2時，地線要求S/2 ；依據GB50054第2.2.9條) | |
熔斷器或斷路器選型 | D型32A-63A | |
工作環境 | -40℃～+85℃ | |
相對濕度 | ≤95% | |
附件 | 內置雷擊計數器、微型斷路器 | |
安裝 | 掛墻式，螺絲固定 | |
外殼材料 | 金屬板 | |
產品尺寸 | 360×260×130mm | |
測試依據 | GB18802.1、IEC61643-1 | |
