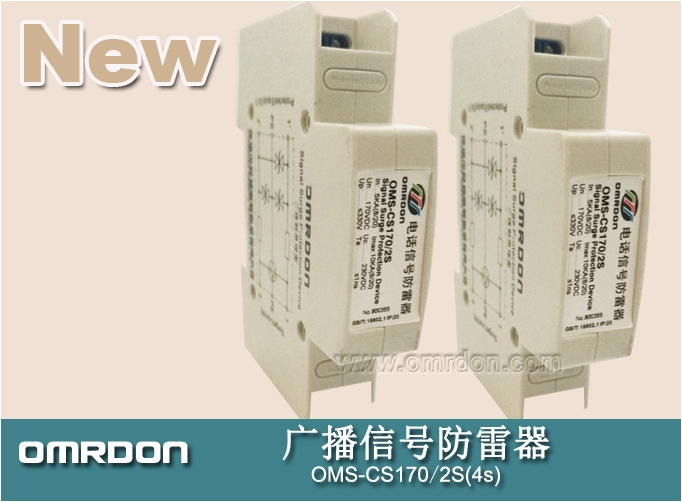

OMS-CS170/2S 廣播信號防雷器-
歐姆雷盾（OMRDON）OMS-CS170/2S(4S)音頻廣播信號防雷器是依據IEC和國際標準設計，主要用于適合廣播系統/背景音樂功放輸出端的的防雷、過壓保護，安裝便捷，無需特別維護。
| 名稱 | 廣播信號防雷器 | ||
| 型號 | OMS-CS170/2S | OMS-CS170/4S | |
| SPD類別 | 復合型 | ||
| 標稱工作電壓Un | 150VDC | ||
| 最大持續運行電壓Uc | 220VDC | ||
| 標稱放電電流(8/20μS)In | 5kA | ||
| 最大放電電流(8/20μS)Imax | 10kA | ||
| 電壓保護水平(In) (8/20μS)Up | 芯線-芯線 | ≤350V | |
| 芯線-接地線 | ≤750V | ||
| 響應時間Ta | ≤1ns | ||
| 插入損耗Ae | ≤0.2db | ||
| 傳輸速率Vs | 10Mbps | ||
| 溫度范圍 | -40℃…+85℃ | ||
| 保護線路 | 2線 | 4線 | |
| 接口類型 | 接線端子 | ||
| 外殼材料 | 阻燃塑料 | ||

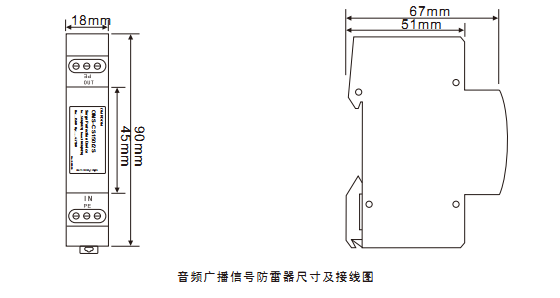

| 外形尺寸 | 90x67x18mm | ||
| 接地線徑 | 2.5mm2以上 | ||
| 安裝方式 | 串聯 插接 | ||
1.通流容量大,殘壓低,響應時間快；
2.具有過壓、過流、箝位多重保護；
3.低損耗，信號傳輸性能優越；
4.提供線對線，線對地的全保護模式。
5.反應時間快，小于10ns；
6.安裝快速方便。
防雷器安裝方法
1.本系列信號防雷器可以直接串聯安裝在被保護設備（或系統）前端，安裝時離被保護的設備（或系統）越近越好。
2.“Surge/Line(In)”連接信號輸入端，“Protected/Equip(out)”連接被保護設備（或系統）端，“1”與“1'”為一條信號通道，“2”與“2'”為一條信號通道,。安裝時兩端線路必須分開敷設，不可捆扎在一起，防止二次感應現象發生；
3 .防雷器的PE線必須要與防雷系統地嚴格的等電位連接，否則將影響工作性能；為達到良好的
防雷效果，防雷器接地宜用盡可能最短的線連接。
5.該防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護；如在使用過程
中，信號傳輸出現問題，換下防雷器后信號傳輸恢復正常，說明防雷器已經損壞，需維修或更換。
防雷器安裝注意事項
1.防雷器輸出端(OUT)所有端口均連接被保護設備；
2.正負線路請勿接反或接錯,切記不可帶電作業；
3.防雷器安裝在被保護設備前端越近效果越好；
4.設備需要定期檢查，產品劣化后必須立即更換；
5.接地一定要良好且接地電阻不大于4歐姆。
