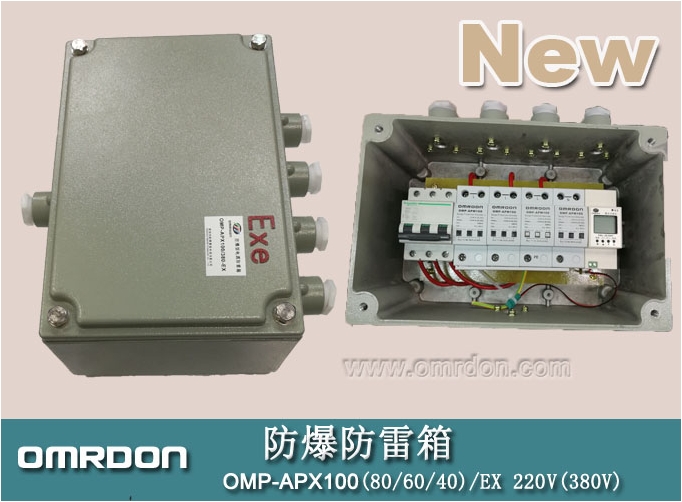

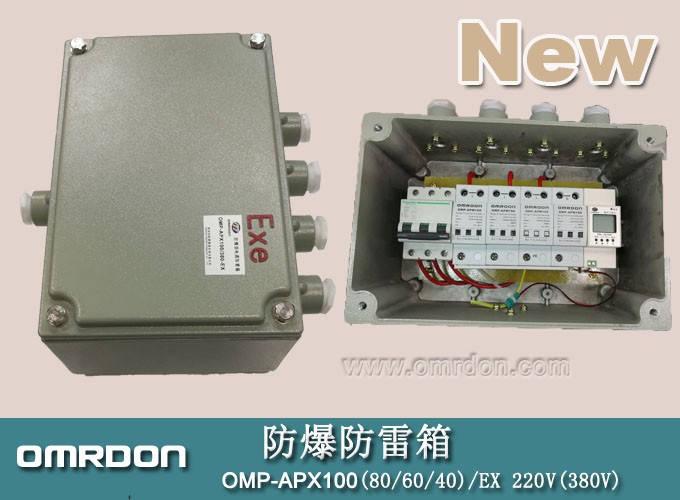

80KA防爆型交流電源防雷箱-
歐姆雷盾（OMRDON）80KA防爆型交流電源防雷箱，適用于交流380V（50Hz/60Hz）及以下的TN-S、TN-C-S、TT、IT等供電系統因雷擊而產生的電磁脈沖（EMP）保護，用于雷擊區域的LPZ OA或LPZB區與LPZ1區交界處，其設計依據符合GB18802.1，IEC61643-1技術標準。特別適用于油庫、氣庫（站）、加油站、化工廠生產車間、化工倉庫、煤礦開采、煙花爆竹生產等易燃易爆場所的電源保護。
| 名稱 | 80KA防爆型電源防雷箱 | |
| 型號 | OMP-APX80/EX | |
| SPD實驗級別（依據IEC61643-1） | T2 | |
| 保護模式 | L-PE,N-PE或L-N，N-PE | |
| 額定工作電壓 (Un) | 220V /380v | |
| 最大持續工作電壓 (Uc) | 385V 50HZ/60HZ | |
| 電壓保護水平(Up) 在Isn時 | ≤2.5kV | |
| 標稱放電電流 (In) | 40kA (8/20μs) | |
| 最大放電電流 (Imax) | 80kA (8/20μs) | |
| 響應時間 (Ta) | ≤25ns | |
| 接入導線截面 (L/N) | ≥16mm2 | |
| 接入接地線截面 (PE) | ≥25mm2 | |
| 熔斷器或斷路器選型 | D型63A 125A | |
| 工作環境 -40℃～+85℃ | —40℃～+85℃ | |
| 相對濕度 ≤95% | ≤95% | |
| 安裝 | 螺絲固定 | |
| 外殼材料 | 壓鑄鋁 | |
| 防爆等級 | ExdeⅡBT6 Gb | |
| 測試依據 | GB18802.1、IEC61643-1、GB3836.1-2 | |
該系列防爆型電源防雷箱適用于雷擊區域的LPZOA區或LPZOB區與LPZ1區區界面處，通常并聯安裝在埋地穿管進線低壓入戶端主配電柜處，做第一級防雷保護。特別適用于油庫、氣庫（站）、加油站、化工廠生產車間、化工倉庫、煤礦開采、煙花爆竹生產等易燃易爆場所的電源保護。

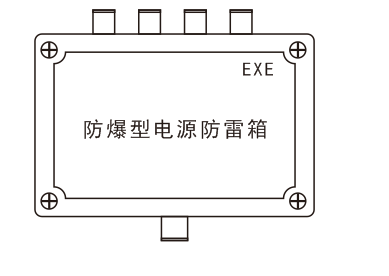

產品外觀尺寸圖：
