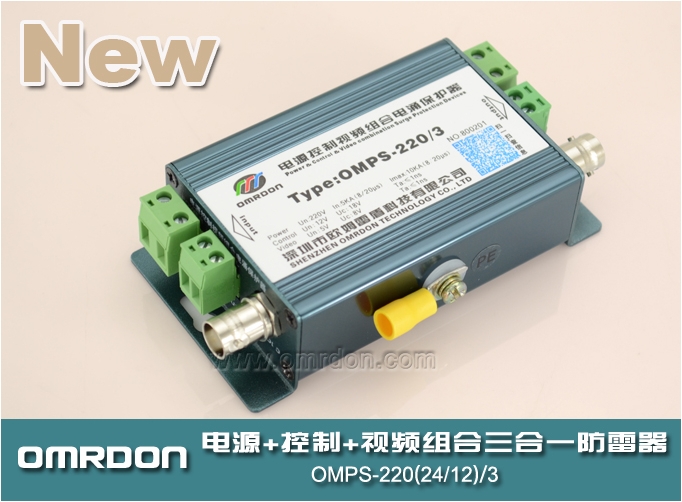

omps-220/3 電源視頻控制三合一防雷器 電源三合一防雷器-
產品介紹：
歐姆雷盾（OMRDON）CCTV視頻監控系統模擬攝像機三合一防雷器（又稱：模擬球機防雷器、三合一電涌保護器、三合一浪涌保護器、三合一避雷器）是依據IEC和GB標準設計，適用于視監控前端帶云臺控制模擬攝像機（Analog Camera）的電源和信號線路的雷擊電磁脈沖（LEMP）保護，是一體化多功能電涌保護器。主要于對監控模擬攝像機的電源、視頻、云臺控制線路實施電涌保護，可充分保護最新技術的監控設備。
功能特點：
1、通流容量大：10KA(8/20μS)，高速反應（10-12納秒），低損耗；
2、電源、視頻、控制防雷三合一設計理念，不占空間，適用于帶云臺控制的監控模擬攝像機的防雷保護；
3、能有效防止攝像機電源、視頻、云臺控制等設備間電位差瞬時增大而造成的設備損壞；
4、內部采用兩級串聯式聯動保護，殘壓低，使用壽命長；
5、電源電涌保護端口帶LED失效指示（綠色:正常；熄滅:失效）；
6、三合一防雷器采用集成化結構、體積小、接線簡易、安裝方便。
名稱 | 電源視頻控制三合一防雷器 | |||||
| SPD類別 | 復合型SPD | |||||
| SPD功能 | 具有限壓、限流功能 | |||||
| 型號 | OMPS-220/3 | |||||
| 類型 | 電源 | 控制 | 視頻 | |||
| 標稱工作電壓Un | 220V | 24V | 5V | |||
| 最大持續運行電壓UC | 320V | 30V | 8V | |||
| 額定負載電流IL | 5A | 2A | 2A | |||
| 標稱放電電流 | 5kA | |||||
| 最大放電電流 | 10kA | |||||
| 電壓保護水平 | ≤900V | ≤60V | ≤15V | |||
| 響應時間ta | ≤25ns | ≤1ns | ||||
| 插入損耗Ae | -- | ≤0.5dB | ≤0.3dB | |||
| 接口類型 | 端子+BNC | |||||
| 失效指示 | 綠色:正常 熄滅:失效 | -- | -- | -- | ||
| 過載故障模式 | SPD的限壓部分網絡側內部開路，線路不運行，但是設備仍受到開路保護 | |||||
| 工作溫度環境 | -40℃…+85℃ | |||||
| 安裝方式 | 墻面固定或水平固定（放置） | |||||
| 外形尺寸 | 110mmx57mmx27mm | |||||
| 外殼材料 | 鋁合金 | |||||
| 外殼保護等級 | IP20 | |||||
| 測試標準 | GB18802.1 GB/T 18802.21 | |||||
安裝方法
1、三合一防雷器串聯安裝在攝像機端口前（“IN”標識端接入線路，“OUT”標識端與被保護攝像機相連接）,然后直接接地。
2、線路端子接法（電源部分）：電源兩端分別對應接“L/+”“N/-”。
3、線路端子接法（控制信號）：每組使用一對信號線，按標識“1對2；3對4”相對應連接。
4、接地線截面應≥4mm2，且盡可能短。安裝本防雷產品要求接地電阻小于4Ω，在接地線及接地電阻合格下防雷性能最優。
5、本防雷器免維護，雷雨后應及時檢查和記錄避雷器的工作狀況。
