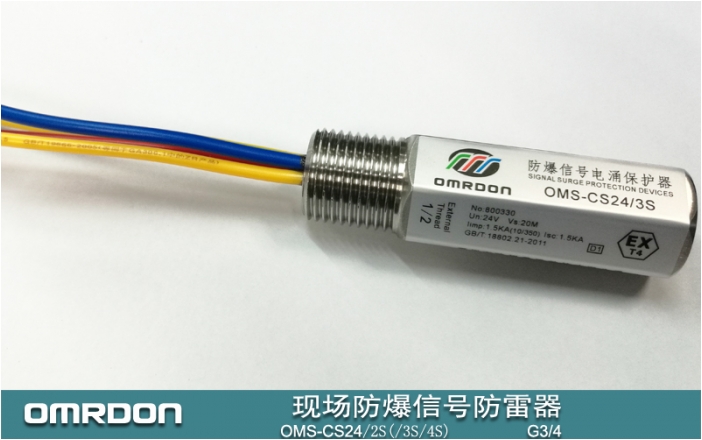

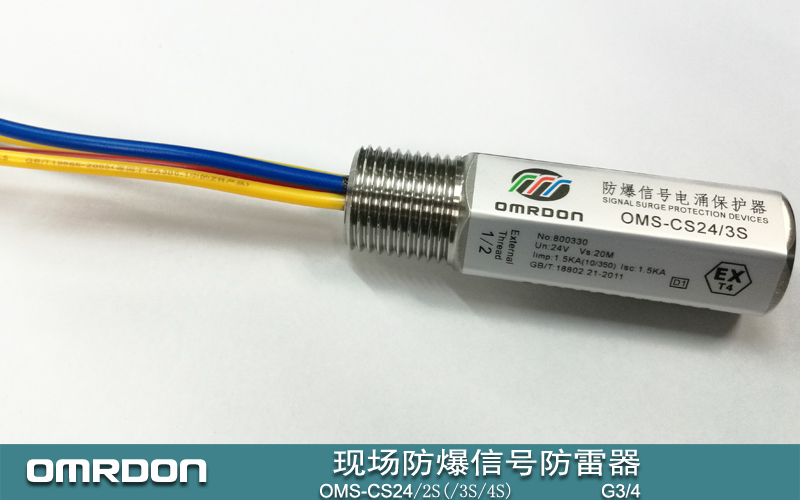

G3/4外螺紋 防爆型信號防雷器 防爆型管式信號防雷器 管式信號防雷器OMS-CS24/2S-G3/4 OMS-CS24/3S-G3/4 OMS-CS24/4S--G3/4-
產品介紹：
防爆型管式信號防雷器用于危險區域中本質安全電路和總線系統的電涌保護。
功能特點：
◎ 較高的浪涌抑制能力
◎ 安裝快速、方便
◎ 全密封整體型防爆外殼
◎ 螺旋安裝保證了系統的封閉性
◎ 插入損耗低（≤0.3db)。
◎ 傳輸速率高，使用頻率范圍大。
技術參數：
產品名稱 | 防爆型信號防雷器 | |
型號 | OMS-CS24/2S-G3/4 | OMS-CS24/4S-G3/4 |
保護線數 | 2線保護 | 4線保護 |
標稱工作電壓Un | 24V | 24V |
最大持續運行電壓Uc | 32V | 32V |
標稱負載電流IL | 0.55A | 0.55A |
標稱放電電流（8/20μS）In | 5kA | 5kA |
最大放電電流（8/20μS）Imax | 10kA | 10kA |
線-線電壓保護水平（In）Up | ≤58V | ≤58V |
線-PG電壓保護水平（In）Up | ≤1200 V | ≤1200 V |
帶寬fg | 20MHZ | 20MHZ |
溫度范圍 | -40℃…+80℃ | -40℃…+80℃ |
響應時間Ta | ≤1ns | ≤1ns |
寄生電容 | ≤15pF | ≤15pF |
安裝接線規格 | 2.5mm2 | 2.5mm2 |
外殼材料 | 304不銹鋼防爆殼體 | 304不銹鋼防爆殼體 |
外形尺寸 | ￠28X75mm | ￠28X75mm |
安裝方式 | 3/4”螺絲 | 3/4”螺絲 |
典型應用 | 4-20mA測量電路或總線系統 | 4-20mA測量電路或總線系統 |
防護等級 | IP67 | IP67 |

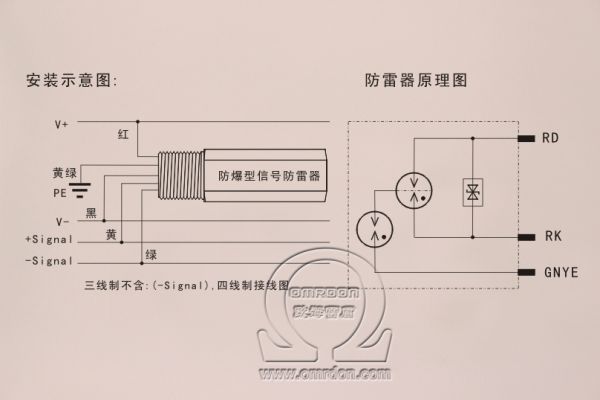

防雷器安裝指導：
1.防爆型管式信號防雷器系列可以安裝在LPZ0-1區或直接串聯安裝在被保護設備（或系統）前端，安裝時離被保護的設備（或系統）越近越好。
2.防雷器接地用盡可能最短的線連接。該保護器接地采用端子接地方式，接地線必須與防雷地線（或被保護設備的外殼）相連。信號的屏蔽線可直接接到接地端子上。
3.該防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護；如在使用過程中，信號傳輸出現問題，換下電涌保護器后信號傳輸恢復正常，說明電涌保護器已經損壞，需維修或更換。
